瓶口清洗機
所屬欄目:噴淋清洗機 作者:hccsb 發布時間:2023-08-30 10:27 瀏覽量:

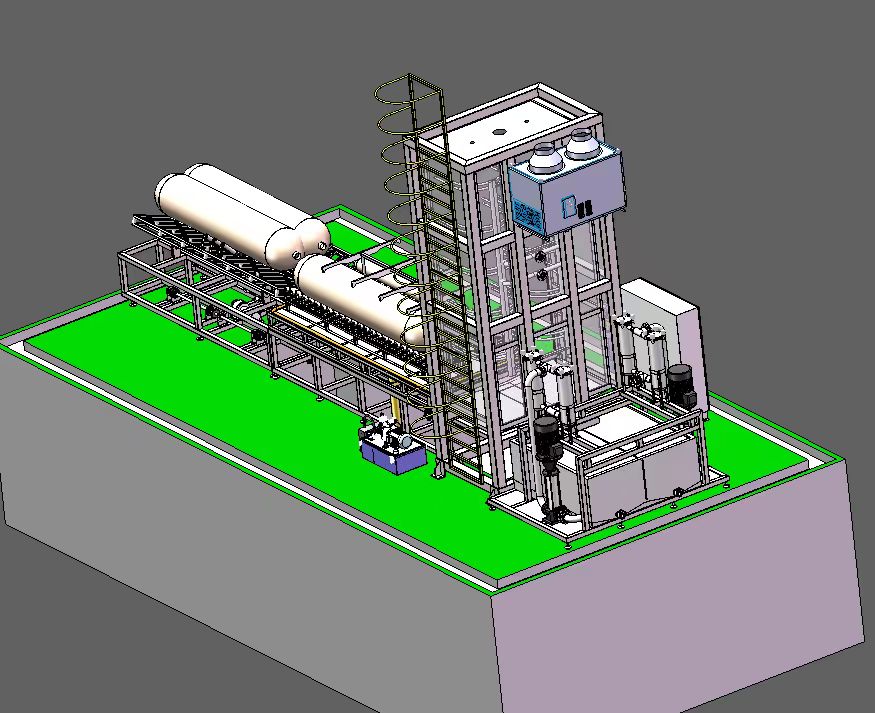

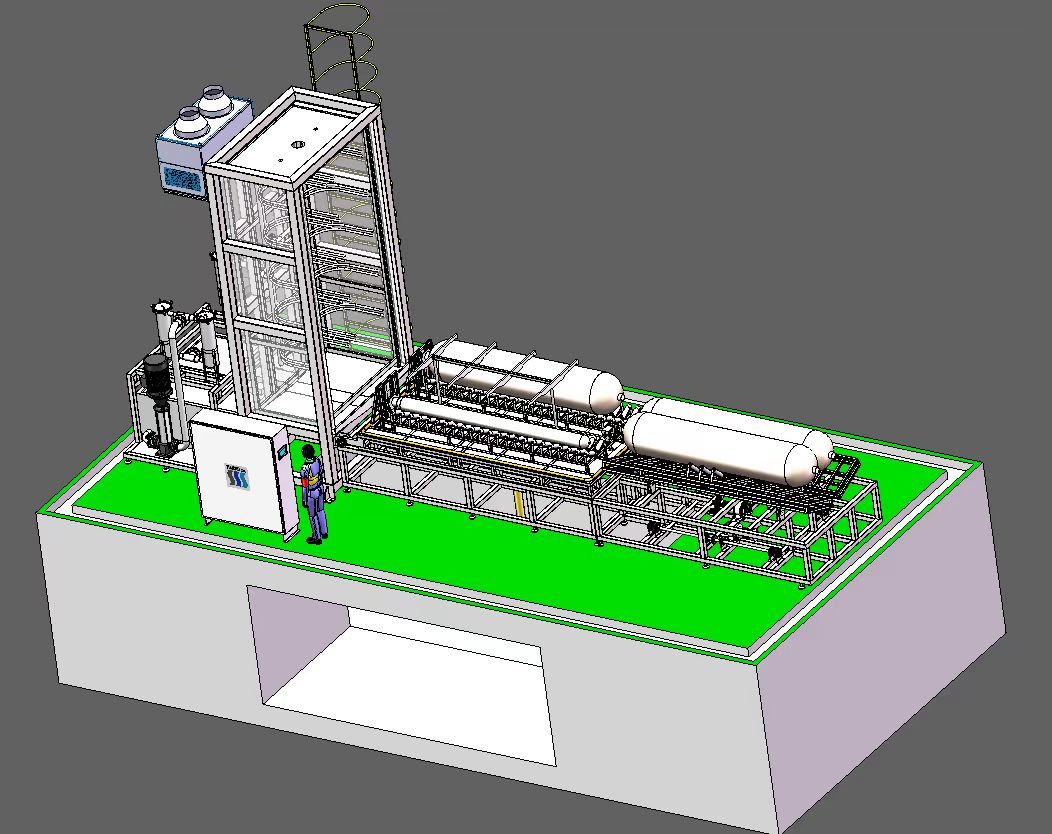

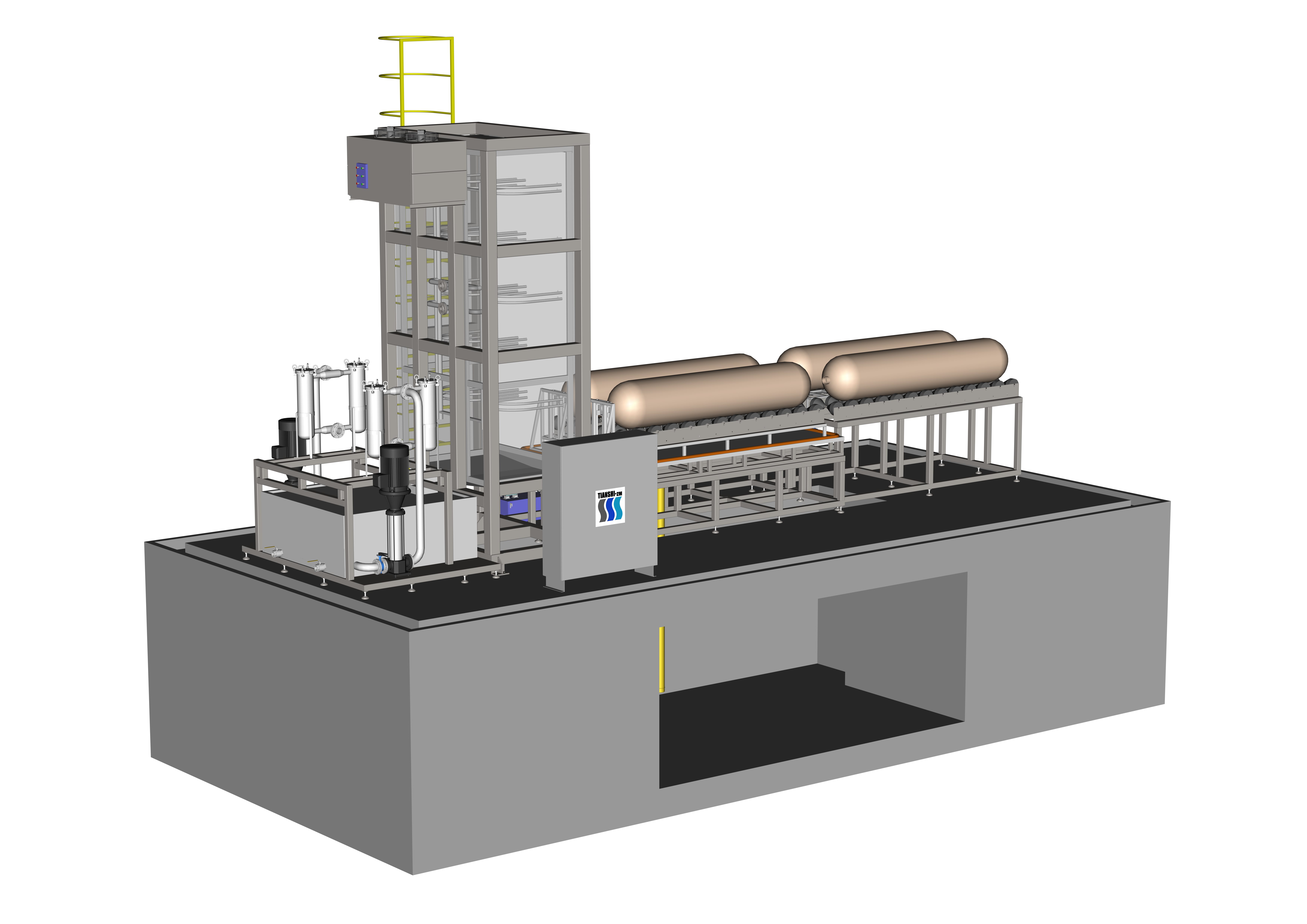

高壓噴淋瓶口清洗機
TS-C20H瓶口清洗機
一、功能描述
用于鋁內膽內外表面的清洗烘干。
二、鋁內膽技術參數:
1. 鋁內膽成品外形尺寸:
a. 直徑:Φ210mm~Φ660mm;
b. 內徑:φ200mm~φ650mm
c. 長度:700mm~3500mm;
d. 壁厚:4.0~15mm。
e.瓶口外徑:φ48mm~φ100mm
f.瓶口螺紋:M18x1.5螺紋~2-12UN-2B螺紋
2. 鋁內膽******重量:150Kg。
3. 鋁內膽材料: 6061鋁合金。
三、工藝流程:
上料(人工或機器人)----高壓噴淋清洗、高壓噴淋漂洗、壓縮空氣吹水、熱風烘干、出料等工藝流程,清洗、漂洗、吹水、烘干共用一個工位;只需由人工或機器人進、出料,系統自動控制操作。

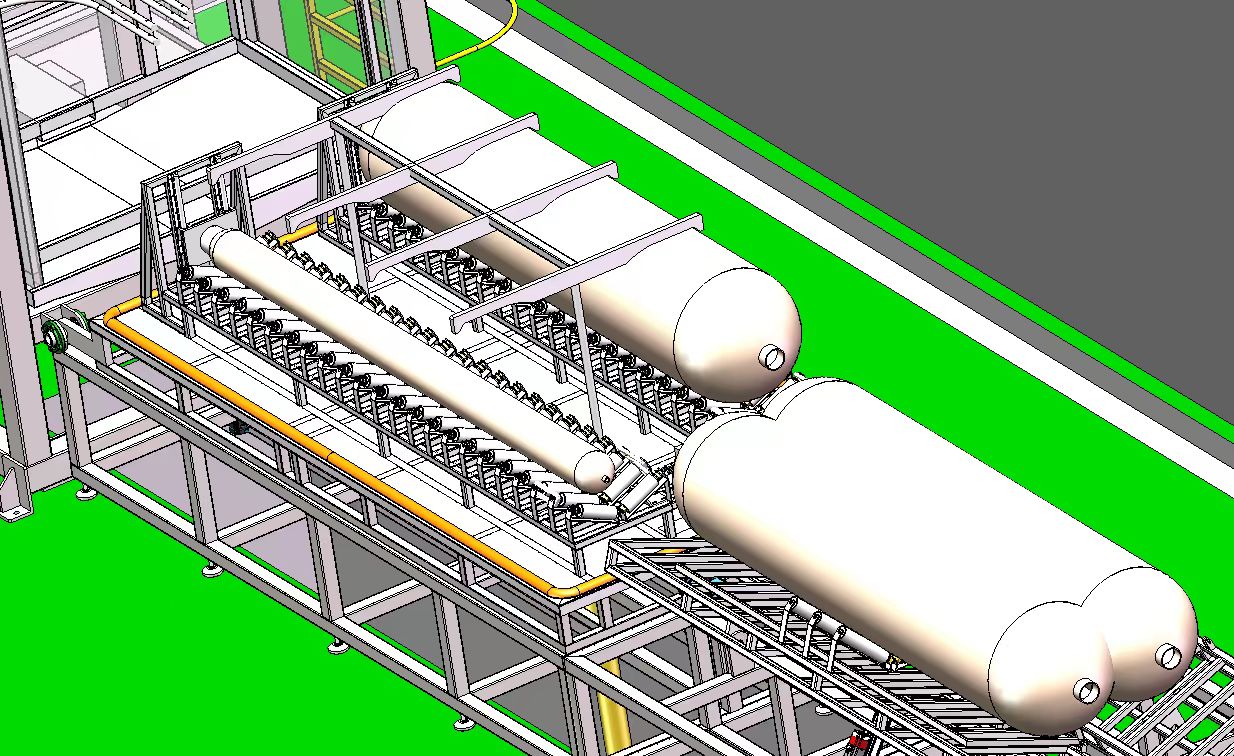

四、工藝描述:在觸摸屏啟動手動模式或自動模式、人工吊裝或機器人只需將工件放置在輸送輥道上,輸送輥道將工件自動輸送到上料位置,上料位置檢測系統檢測到工件到位后自動啟動工裝夾緊裝置,夾緊工件,升降系統啟動,將工件90度翻轉豎直瓶口朝下,工件進入清洗烘干腔室,腔室大門關閉,進行清洗、漂洗、吹水、烘干、然后自動啟動除霧功能、結束后腔室大門和工件90度水平翻轉,工裝夾具松開,自動傳送到下料位,啟動報警功能提醒人工清洗完畢。
五、控制系統與安全防護
類別:PLC自動控制系統
控制系統人機界面:10寸觸摸顯示屏
控制方式:設備的自動控制/手動控制
控制內容:設備運行狀況、設備傳感器運行狀況、設備工藝參數(可修改)、液位情況、液溫情況、狀態顯示、報警系統;
